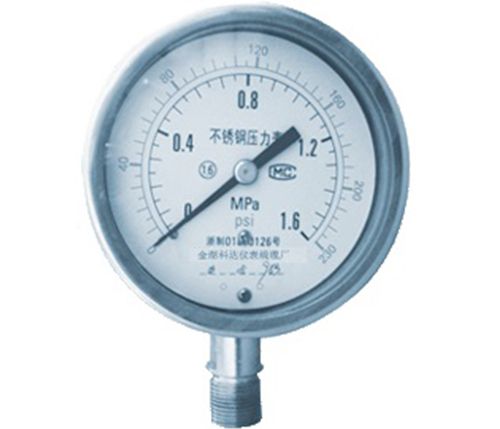

產品名稱: 膜片壓力表

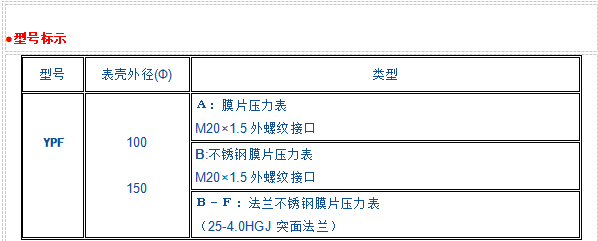

產品型號:YPF
產品簡介:
產品說明
膜片壓力表適用于測量具有一定腐蝕性、非凝固或非結晶的各種流體介質的壓力或負壓。
●結構原理
儀表由測量系統(tǒng)(包括法蘭接頭、波紋膜片)、傳動指示機構(包括連桿、齒輪傳動機構、指針和分度盤)和外殼(包括表殼和罩圈)等組成。儀表外殼為防濺結構,具有較好的密封性,故能保護其內部機構免受污穢浸入。
儀表的作用原理是基于彈性元件(測量系統(tǒng)上的膜片)變形。在被測介質的壓力作用下,迫使膜片產生相應的彈性變形——位移,借助連桿組織經傳動機構的傳動并予放大,由固定于齒輪上的指針逐將被測值在分度盤上指示出來。
●主要技術指標
準確度等級:2.5
使用環(huán)境溫度:-40~+70℃;相對濕度不大于90百分之。
溫度影響:使用溫度偏離20±5℃時,其溫度附加誤差不大于0.04百分之/℃
工作位置:垂直安裝
外殼防護等級:IP64
